IRP_066101P2 - Satz 2 zylindrische Innengewindeanschlüsse Profil ISO6150B G1/4

Technische Merkmale Gewindebuchse zylindrisch PREVOST ISO 6150 B G 1/4″

• Produktname : Gewindebuchse zylindrisch ISO 6150 B G 1/4″
• Marke / Referenz : PREVOST – IRP 066101P2
• Produkttyp : Schnellkupplung Profil ISO 6150 B, Innengewinde BSPP
• Abmessungen : DN 7,2 mm; Gewinde G 1/4″ (BSPP); Verpackung: 2 Stück
• Nennvolumenstrom : 2.000 L/min bei 6 bar (Druckverlust ≤ 0,6 bar)
• Betriebsdruck : 0 – 12 bar (maximaler Druck 16 bar)
• Materialien : verzinkter Stahlkörper, Messinghülse, Edelstahlkugeln, NBR-Dichtung
• Betriebstemperatur : –15 °C bis +70 °C
• Materialkompatibilität : Kupplungen und Verbinder Profil ISO 6150 B DN 7,2; Stahl-, Aluminium-, Polyamid-Netzwerke
• Anwendungsart : Direktes Verschrauben an Schläuchen, Verteiler oder Druckluftabzweigungen
• Haltbarkeit / Widerstand : > 100.000 Kupplungszyklen; hervorragender Korrosions- und Schlagfestigkeit
• Zertifizierung : konform ISO 6150 B, Werksqualitätskontrolle ISO 9001

Eigenschaften und Vorteile

• Schnellverbindung und positive Verriegelung durch Kugeln für optimale Sicherheit
• Sofortige Dichtigkeit zur Minimierung von Luftverlusten und Erhaltung des Netzdrucks
• Geringer Druckverlust zur Aufrechterhaltung der Leistung von Schleifmaschinen und Spritzpistolen
• Korrosionsbeständige Stahl-/Messingkonstruktion, resistent gegen Werkstatt-Spritzer
• Standard-ISO-Profil gewährleistet Austauschbarkeit mit europäischen Kupplungen DN 7,2
• Fertiges BSPP-Innengewinde: Installation ohne zusätzliche Bearbeitung
• Verpackung zu 2 Stück für schnellen Austausch oder Erstellung von Abzweigungen

Empfohlene Anwendungen

• Anschluss von Exzenterschleifern, Winkelschleifern, Schlagschraubern und Polierwerkzeugen
• Versorgung von HVLP / HTE Farbspritzpistolen in Vorbereitungsbereichen oder Kabinen
• Verlängerungen, Abzweigungen oder Verteilungspunkte in Werkstatt-Druckluftnetzen
• Ausblasen, Entstauben und technische Reinigungsarbeiten

Anleitung

1. Reinigen Sie das Außengewinde G 1/4″ und tragen Sie ein PTFE-Band oder eine geeignete Dichtpaste auf.
2. Schrauben Sie die PREVOST-Buchse von Hand auf, ziehen Sie sie dann mit einem Drehmoment von 8 – 10 Nm mit einem Maulschlüssel fest, während Sie den Körper blockieren, um Verdrehen zu vermeiden.
3. Setzen Sie die Leitung unter Druck und prüfen Sie mit einer Schaumlösung auf Dichtheit.
4. Stecken Sie die ISO 6150 B Stecker-Kupplung in die Buchse, bis ein hörbares Einrasten erfolgt.
5. Zum Trennen halten Sie das Werkzeug und ziehen den Kupplungsring zurück, um Peitschenschläge zu vermeiden.
6. Überprüfen Sie regelmäßig den Zustand der Dichtung und Kugeln; ersetzen Sie verschlissene Teile bei geplanten Wartungen.

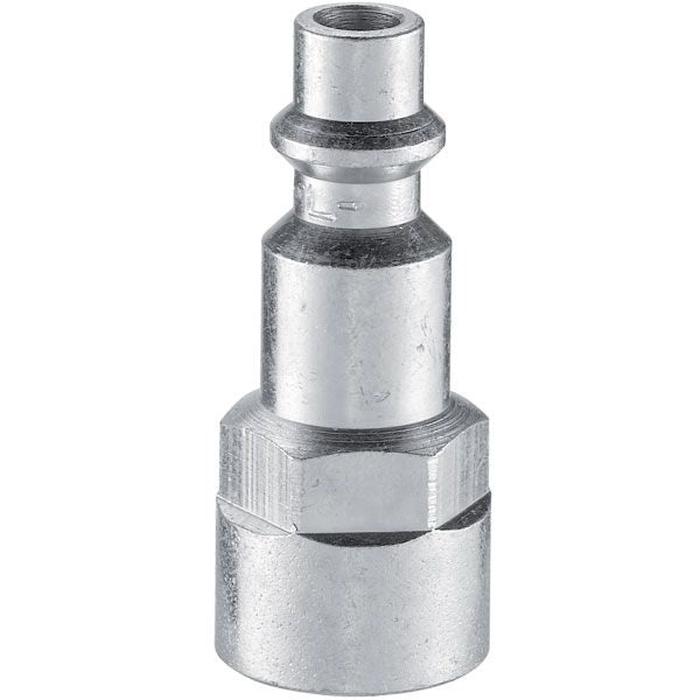

Nicht vertragliches Foto
